5 Software Layers in Mixed-Critical Systems

5.1 Overview of AUTOSAR safety handling

AUTOSAR 는 ECU의 안전기능을 지원하기 위한 유연한 접근법을 제공합니다. 두 가지 방법을 사용할 수 있습니다.

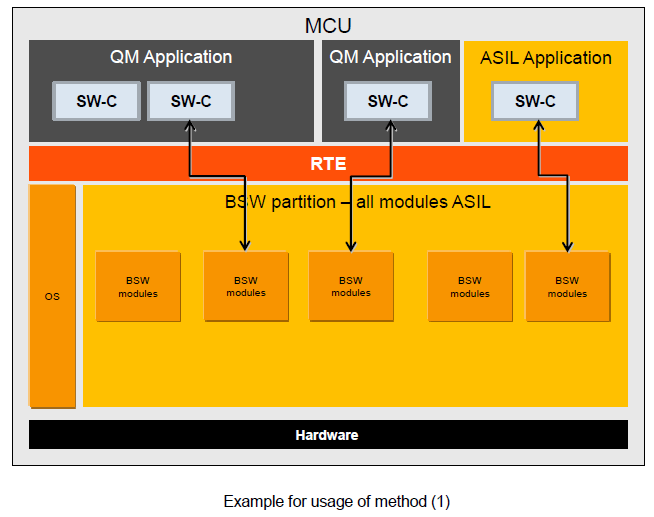

1. 모든 BSW 모듈에 대해 ASIL 요구사항에 따라 개발
2. 선택된 모듈들에 대해서만 ASIL 에 요구사항에 따라 개발. ASIL 및 비ASIL 모듈은 서로 다른 파티션 (BSW에 위치)으로 분리.

Overview of AUTOSAR safety handling

Note: 파티션은 OS-어플리케이션에 기초한다. OS-Application의 TRUSTED 속성은 ASIL/non-ASIL과 관련이 없다.

• 다른 BSW 파티션의 사용 예제
  • Watchdog stack is placed in a own partition
  • Watchdog stack은 자신의 파티션에 배치됩니다
  • ASIL 및 비 ASIL SW-C는 RTE를 통해 WdgM 에 액세스할 수 있음
  • 나머지 BSW는 각자의 파티션에 배치

AUTOSAR safety handling - example
